有机硅除尘骨架的制作流程有哪些

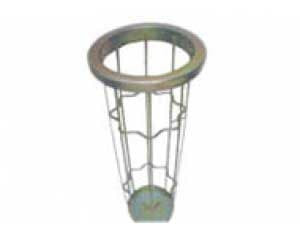

　　除尘骨架又称除尘滤袋的框架，起到支撑除尘滤袋的作用。除尘骨架的造型有很多，其中分为各种形状的除尘骨架，例如，圆形，椭圆形，弹簧形，梯形等等，表面处理的方试也有多种，例如：喷塑、镀锌、硅涂层等等。   咱们来说一下，硅除尘骨架的制作流程和他的特性。

　　硅除尘骨架是电厂脱硫除尘的骨架，他具有，蚀的特性，产品采用足够强度的碳钢或不锈钢丝和铁丝制成，采用   设备一次性焊接成型。硅除尘骨架焊接后处理是经过表面镀锌防止表面生锈，硅除尘骨架在高温、高腐蚀的环境中被广泛应用。达到很好的使用效果。

　　硅骨架的生产工艺还是比较复杂的。要经过很多工序，   后才能呈现出想要的效果，下面我们来讲一下硅除尘骨架的制作过程。

　　1.    先我们将已经加工好的除尘袋笼侵入除油槽里15分钟后取出。目的是去除尘除尘袋面的油污。

　　2. 从油槽中取出除尘袋笼再放入用来清洗的水槽中进行浸泡清洗。目的是为了除尘刚刚在除油槽浸泡残留的除油剂。

　　3. 从清洗槽取出除尘袋笼放入除锈槽进行除锈处理，目的是除去袋笼上的金属氧化层，增加除尘袋笼表面的吸咐力。

　　4. 从除尘锈槽取出的除尘袋笼放入磷化槽进行磷化处理，目的是为了增强袋笼表面的粘合力。

　　5. 将处理好的袋笼放入烤箱，温度设为$2100℃，进行20-30分钟的烘干处理，其目的是为了除去袋笼上面的水份，保持除尘袋笼本体表面的干燥。

　　6. 处理完了以上几步操作之后，取出除尘袋笼，将调制好的硅均匀的喷涂在除尘袋笼的表面。涂层的厚度在60μm～100μm之间。

　　7. 将喷涂好的袋笼再次放入烤箱，温度设为$2220℃，进行120分钟的烘烤，之后保持$2200℃，进行30分钟的热定型。将袋笼自然冷却，即完成了除尘袋笼硅喷涂工艺。

　　8. 硅粘合力   强的厚度在60-70μm之间。

　　以上但完成了所以硅除尘骨架的所有制作流程。在这样一个复杂的工艺下生产出来的硅除尘骨架，能起到   的。蚀的特性，使用寿命延长了很多，减少了除尘骨架的损坏率和除尘滤袋的破损率。被广泛的用于电厂的除尘器中。
